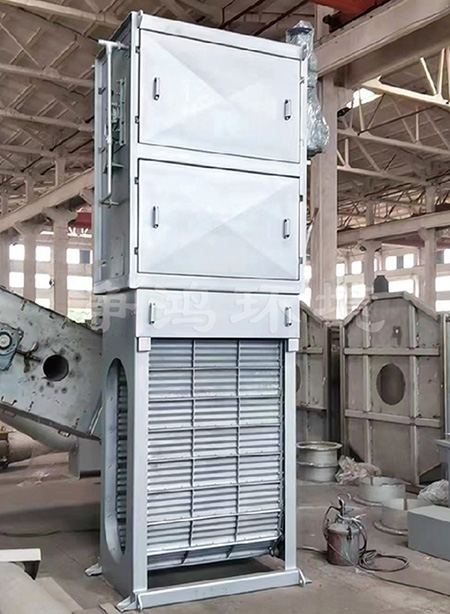

JSJH-NJL内进流式细格栅

　　工作原理：未经过滤的污水从格栅进口框架中间进入格栅内部，污水从格栅两侧穿过孔板流出，栅渣等物质被截留在孔板的内壁，当整个过滤孔板运行时把截留在内壁上物质向上提升至顶部，在顶部孔板外侧上面设有冲洗水棒，通过压力水对孔板进行冲洗，把截留的物质冲刷到设置在设备内侧上部的集渣槽里面，然后通过输送水槽自流至溜渣槽或输送机内，再进入高排水压榨机进行压榨脱水处理。

　　用途

　　内进流孔板精细格栅是一种新型的细格栅清污设备，对拦截固体杂物，特别是毛发纤维类污物效果明显，大大降低了后续工序的负荷。占地面积小，过流量大，适用于各种水处理项目的预处理工段的扩容改造，过滤精度1-6mm。

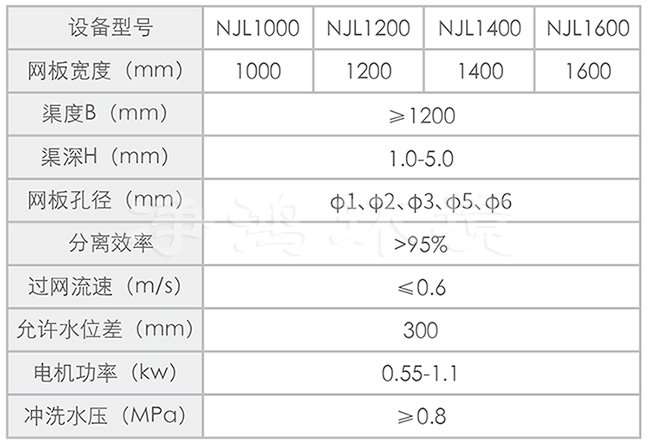

　　内进流式细格栅选型表

　　设备特点

　　1、垂直安装，提标扩容无需更改沟渠结构。
　　2、相对于转鼓或其他类型格栅，处理量大，水头损失小。
　　3、机械密封好，跑渣少，过滤效率高。
　　4、设备采用全密封盖板设计，臭气释放少。

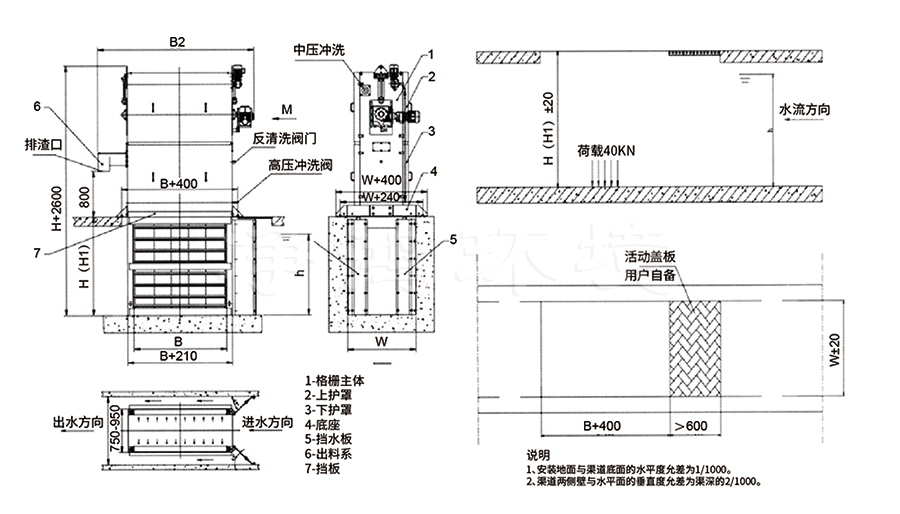

　　安装示意图
